YJCS-6 型 超 聲 波 模 具 拋 光 機

一.瀏覽本機
　　本機的標準配置為：

1. 控制器一臺，電源線一條：詳細使用說明說請見本頁控制器章節；
2. 換能器一只，換能器連接線一條，故障測試線一根：詳細說明請見換能器章節；
3. 各式變幅桿：詳細使用說明請見變幅桿章節；
4. 各級研磨膏：詳細說明請見研磨膏的選配章節
5. 各式工具頭：詳細說明請見工具頭使用章節；
6. 保險絲：詳細使用說明請見更換保險絲章節；
7. 內六角螺絲：用于緊固工具頭與變幅桿；
8. 平光眼睛一付：用于操作本機時的眼睛防護；
9. 使用說明書、合格證各一份。

　　注意！

1. 本機必須使用三芯電源插座，其接地線的接地電阻應小于4歐姆。
2. 不得遮擋控制器機箱兩側面和后面的通風口，應保障通風口周圍有40mm-50mm空間。如發現通風口積塵較多，應及時用毛刷清理干凈。

二、控制器

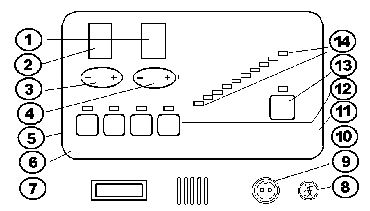

左圖中：

火花強度指示：在使用花紋和強化模式時作火花強度的個位指示； 振動強度指示：在使用花紋和強化模式時作火花強度的十位數指示： 振動強度設定鍵： 火花強度設定鍵，花紋和強度模式下作粗細設定鍵； 振動模式鍵； 火花模式鍵； 電源開關； 火花輸出接線柱； 聲波輸出插座； 語音提示喇叭窗； 花紋模式鍵； 強化模式鍵； 啟動/暫停鍵； 振動強度指示燈（10只）

控制器的電氣連接
控制器通過電源連接220V（特型機除外）交流電。本機必須使用三芯電源插座，其接地線的接地電阻應小于4歐姆。

控制面板各部分用途

1. 火花強度指示：配合火花強度設定鍵用于機器火花功率1-5檔。在花紋和強化模式時作火花強度的個位數1~9的指示。
2. 振動強度指示：配合振動強度設定鍵用于調節工具頭的振動強度1-9檔。在花紋和強化模式時作火花強度的十位指示，顯示0-9之間的數字。
3. 振動強度設定鍵：通過“﹢”和“﹣”鍵可在1-9之間選擇合適的振動強度。開機默認值：振動狀態是8檔；火花狀態是5檔
4. 火花強度設定鍵：在火花功能狀態通過“﹢”和“﹣”鍵可在1-5檔范圍內調節火花功率；在花紋和強化狀態時通過“﹢”鍵和“﹣”鍵可在1檔-99檔范圍內選擇花紋粗細。
5. 振動模式鍵：輕觸該鍵，其上方的紅色發光管亮，表示控制器已選擇在振動功能
6. 火花模式鍵：輕觸該鍵，其上方的紅色發光管亮，表示控制器已選擇在火花功能
7. 電源開關：用于控制整機電源；
8. 火花輸出接線柱：用于夾緊和連接輸出電極線的一端，使脈沖電流可以通過工件、放電點、工具頭等形成放電回路。
9. 聲波輸出插座：超聲頻率的電信號通過該連接插座經換能器連接線傳送至換能器。其中2號腳的藍色線同時用作脈沖電流的回路線。
10. 語音提示喇叭窗：語音提示喇叭發出的聲音通過此窗口傳出。
11. 花紋模式選擇鍵：輕觸該鍵，其上部的紅色發光管亮，表示控制器已選擇在花紋模式
12. 強化模式選擇鍵：輕觸該鍵，其上部的紅色發光管亮，表示控制器已選擇在強化模式
13. 啟動/暫停鍵：該鍵是雙態鍵。只需輕觸一下就可以轉換狀態。如原來在工作狀態，輕觸后即轉為暫停狀態，此時其上部的紅色指示燈亮。再輕觸一次即轉為工作狀態，指示燈滅。
14. 振動強度指示燈：共有10只，10只全亮表示100%滿功率輸出；亮9只輸出功率約90%；8只約為80%；其余類推。

各模式的使用

1. 振動：在振動模式下適合作研磨整形和拋光。通過調節“振動強度設定鍵”，本機能產生1-9檔不同強度的振動輸出，由“振動強度指示”顯示，數字越大振動越大。
2. 火花：火花模式適合放電整形。在此模式下，通過調節“火花強度設定鍵”本機能產生1-5檔不同功率和粗細的電脈沖輸出，由“火花強度指示”顯示，數字越大效率越高，數字越小精度越高。此模式需使用火花輸出線接工件與控制器（連接方法見下第5條）。
3. 花紋：花紋模式適合修復或新做模具型腔表面的電火花花紋面。在花紋模式下，通過調節“火花強度設定鍵”，本機能產生1-99檔不同粗細的電火花，由“火花強度指示”（個位）和“振動強度指示”（十位）聯合顯示，數字越大花紋越粗。此模式需使用火花輸出線連接工件與控制器（連接方法見下第5條）。
4. 強化：在強化模式下，本機能將工具頭的金屬披覆至工件表面，在工件表面產生一層厚度在10-20微米的披覆層。此模式需使用火花輸出線連接工件與控制器（連接方法見下第5條）。常有工具頭有鎢鋼工具頭和黃銅工具頭。鎢鋼強化層能減小磨檫阻力（兩個磨檫面均有強化層時）、提高機械精度、改善切削性能和明顯延長使用壽命。黃銅披覆層有助于解決精密模具的產品跳模問題。
5. 火花輸出線連接方法：按住接線柱塑料帽，并使其缺口與銅柱上的圓孔對齊，將輸出線的銅絲穿過圓孔，放松塑料帽，即可將火花輸出線夾緊在火花輸出接線柱上。將輸出線另一端的磁鐵吸在工件上，吸合點應沒有鐵銹和油膩。

正常開機顯示
　　打開控制器電源開關（7），此時控制器喇叭窗（10）會語音提示：“您好，歡迎使用本機”；面板上的兩個數碼管（1和2）應分別顯示“1”和“8”；振動模式鍵（5）上方的指示燈亮，表示當前默認是振動狀態；暫停功能鍵（13）上方的指示燈亮，表示當前在待機（即暫停）狀態。
　　輕觸“啟動/暫停鍵”（13），則該鍵上方的“暫停指示燈”滅，控制器面板上“振動強度指示光柱”（14）先閃爍一次，然后穩定在某一格高度上。此時，當工具頭接觸工件時，接觸面會有聲音發出或有滑感。如果沒有振感或振感很小，可重新暫停再啟動。（注：按啟動鍵后1.5秒鐘內，請勿觸碰工具頭，否則會使電腦尋頻不準）。通常光柱指示值越高，使用時振動感覺也越大。振動強度設定值越大，工具頭振動性能越好，那么振動指示光柱指示值就會越高。

三、換能器與變幅桿
　　換能器是本機的一個關鍵部件，其作用是將電能轉換成機械振動。換能器工作情況，直接影響拋光的效率。
換能器結構圖如下：

上圖中（1）工具頭；（2）內六角螺絲；（3）變幅桿；（4）換能器外殼；（5）連接插座；（6）連接線護套；（7）換能器連接線。
換能器連接線使用方法：將三孔一端，與換能器連接插座相連；二孔一端，與控制器聲波輸出插座相連。將插頭上的缺口對準插座凸筋后插入，并用螺帽鎖緊。連接線和插座是較薄弱的易損部位，應注意保護。

?警告：嚴禁擰松換能器內振子的緊固螺栓，否則將嚴重?fù)p壞換能器。

變幅桿起能量傳輸和振幅放大作用。變幅桿一端伸入換能器外殼通過螺紋與換能器振子連接，將聲波的振幅放大并傳輸至另一端的工具頭。變幅桿與換能器的螺紋和工具頭佳緊螺絲都必須擰的很緊，否則會影響機器輸出功率，甚至使其無法工作。由于聲波沖擊和頻繁調換，變幅桿容易損壞，屬于易損件。變幅桿的不少損傷在內部，有時僅從外觀上很難判斷，所以在平時工作時發現振動不正常時，在排除工具頭不良的前提下，應重點檢查變幅桿部件，必要時可使用調換法（換一個新的變幅桿試一試），來決定原變幅桿是否已經損壞、是否需要更換。
根據工具頭不同，變幅桿可以分為以下四類：

1. 纖維油石用變幅桿：端部開有1mm直縫，用內六角螺絲緊；
2. 復合薄膜、砂紙、銼刀、黃銅條、硬質合金棒用變幅桿：端部有一個￠3mm圓孔，用內六角螺絲夾緊；
3. 竹片用變幅桿：端部開有3mm直縫，用沉頭內六角螺絲夾緊；
4. 木片用變幅桿：端部開有3mm直縫，不用夾緊螺絲，只利用變幅桿彈性?shī)A緊木片。

特別提醒：變幅桿與換能器的螺紋和工具頭夾緊螺絲（木質工具頭除外）都必須擰得很緊，否則會影響輸出功率，有時甚至?xí)�無法工作。

四、工具頭
　　本機工具頭分為兩大類：研磨用工具頭和放電（即利用電火花放電腐蝕）用工具頭。

1. 研磨用工具頭：

研磨用工具頭可再細分為帶磨料和不帶磨料兩種。
金剛石銼刀工具頭、纖維油石工具頭、砂紙工具頭屬于帶磨料的一類，由于使用時不用再加磨料，所以使用比較方便。金剛石銼刀適合用作細筋窄縫內和型腔側面的整形，效率較高。適合作底平面和型腔角落的研磨（宜將振動強度選擇在6以下，以免燒壞油石）。砂紙工具頭具有適應性好、不易劃傷工件表面的優點。
銅質工具頭、竹質工具頭、木質工具頭和復合薄膜工具頭屬于不但帶磨料的工具頭，研磨時需添加研磨膏。該類工具頭便于加工、用戶可靈活制作不同形狀的工作面，以適應各種工件的拋光需要。
工具頭材質的軟硬程度對研磨效率和精度有較大影響，使用硬的工具頭（如黃銅條）研磨效率高，使用軟的（如木片）工具頭研磨光潔度高。工具頭材質相同的前提下，研磨膏越粗效率越高，研磨膏越細光潔度越高。竹片工具頭與研磨膏配合研磨可以得到質量較好的表面（Ra0.16-Ra0.08）。精研（Ra0.1-Ra0.012）必須使用木片或復合薄膜工具頭。
工作時應注意檢查工具頭與變幅桿的連接狀況，必須將緊固用內六角螺絲擰得非常緊（木質工具頭除外）。

竹質工具頭的安裝：
　　將本機配置的標準竹片，敲進竹片用變幅桿槽中，用沉頭內六角螺絲緊固。從竹片長度的1/2處開始，根據工件形狀要求，均勻削薄至頂端即可使用。

木質工具頭的安裝：
　　將本廠配套的標準木片的一端，用鉗子夾扁至3.5mm，敲進木片用變幅桿槽中，利用木片與變幅桿的彈性?shī)A住。從木片長度的1/2處開始，根據工件形狀要求，均勻削薄至頂端即可使用。

銅質、金剛石銼刀、纖維油石工具頭的安裝：
將工具頭放入相應變幅桿槽，并用內六角螺絲緊固。

復合薄膜、砂紙的安裝：
　　參見隨機帶復合薄膜與砂紙包裝盒。

1. 放電用工具頭：

　　放電工具頭正常工作的前提是工具頭與工件面之間必須有放電間隙。本機的放電間隙由振動的工具頭碰到工件時反彈產生，所以工具頭的振動方向不能與工件面平行，平行滑動不會產生間隙。

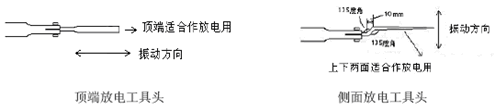

本機可使用兩種放電工具頭：頂端放電工具頭和側面放電工具頭，材質以H62黃銅為佳。

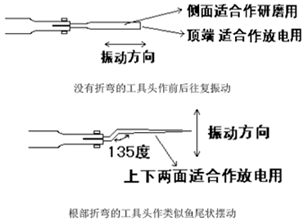

放電面檢測方法：若工具頭的某側面接觸工件時有較大的撞擊聲，即是說明這個面可用來做放電面，進行放電加工。一般直的工具頭都是作往復振動的，按下頁圖方法折彎銅條（在靠近變幅桿的部位折二個相距約10毫米角度約135度的彎，使余下的銅條朝向前方伸出）可以改變工具的振動方向。見下圖

長期供應各種工具頭，用戶需要時可聯系我們購買。各類工具頭均可自制，詳細制作方法見“各類工具頭詳析”章節。

四、工作準備
　　使用隨機所配電源連接線，將控制器接通電源。
　　根據待加工工件形狀、表面粗細度、綜合考慮工件的工藝要求，選擇工具頭及相應變幅桿。
　　用換能器連接線接換能器與控制器。將變幅螺桿擰緊在換能器振子上；將工具頭夾壓緊在變幅桿上，擰緊內六角夾緊螺絲（木質工具頭除外）。若使用整形、花紋或強化模式，請正確安裝火花輸出連接線。安裝方法見第五條
　　備好研磨膏和一小罐清水。
　　準備合適的光源，例如工作臺燈一架。
