16，19，22，27，33系列

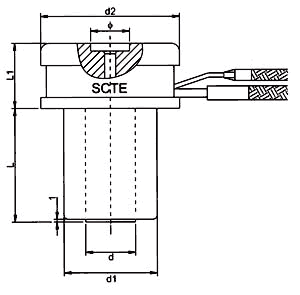

主澆口主體安裝尺寸示意圖

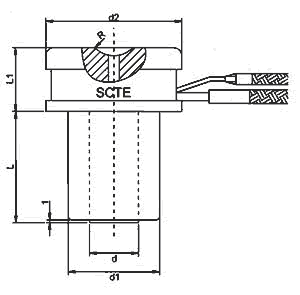

分澆口主體安裝尺寸示意圖
|
主澆口與注塑機相配合。 適用于單澆口系統或用作分流板進料系統。 使用時須配用同系列的噴嘴頭。 |
 |
| 型號 | l | l1 | r | d | d1 | d2 | 最大注射量（克） | |||
| 低粘度材料 | 中粘度材料 | 高粘度材料 | ||||||||
| 33系列 | mb33180 | 181 | 36 | 19 | 33 | 51 | 71 | 3500 | 2500 | 1500 |
| mb33130 | 131 | 36 | 19 | 33 | 51 | 71 | ||||
| mb33080 | 81 | 36 | 19 | 33 | 51 | 71 | ||||
| 27系列 | mb27165 | 166 | 34 | 19 | 27 | 42.2 | 66 | 2000 | 1200 | 800 |
| mb27115 | 116 | 34 | 19 | 27 | 42.2 | 66 | ||||
| mb27065 | 66 | 34 | 19 | 27 | 42.2 | 66 | ||||
| 22系列 | mb22130 | 128 | 32 | 19 | 22 | 38 | 61 | 900 | 600 | 300 |
| mb22100 | 98 | 32 | 19 | 22 | 38 | 61 | ||||
| mb22070 | 68 | 32 | 19 | 22 | 38 | 61 | ||||
| mb22050 | 48 | 32 | 19 | 22 | 38 | 61 | ||||
| 19系列 | mb19115 | 116 | 30 | 19 | 19 | 35 | 51 | 500 | 300 | 175 |
| mb19085 | 86 | 30 | 19 | 19 | 35 | 51 | ||||
| mb19055 | 56 | 30 | 19 | 19 | 35 | 51 | ||||
| 16系列 | mb16100 | 100 | 28 | 19 | 16 | 31.8 | 41 | 200 | 140 | 70 |
| mb16070 | 70 | 28 | 19 | 16 | 31.8 | 41 | ||||
| mb16040 | 40 | 28 | 19 | 16 | 31.8 | 41 | ||||
16，19，22，27，33系列
分澆口主體安裝尺寸示意圖
|
分澆口適用于多澆口系統。 |
 |
| 型號 | l | l1 | ø | d | d1 | d2 | 最大注射量（克） | |||
| 低粘度材料 | 中粘度材料 | 高粘度材料 | ||||||||
| 33系列 | bb33180 | 181 | 31 | 16.23 | 33 | 51 | 71 | 3500 | 2500 | 1500 |
| bb33130 | 131 | 31 | 16.23 | 33 | 51 | 71 | ||||
| bb33080 | 81 | 31 | 16.23 | 33 | 51 | 71 | ||||
| 27系列 | bb27165 | 166 | 29 | 16.23 | 27 | 42.2 | 66 | 2000 | 1200 | 800 |
| bb27115 | 116 | 29 | 16.23 | 27 | 42.2 | 66 | ||||
| bb27065 | 66 | 29 | 16.23 | 27 | 42.2 | 66 | ||||
| 22系列 | bb22130 | 128 | 28 | 9.02 | 22 | 38 | 61 | 900 | 600 | 300 |
| bb22100 | 98 | 28 | 9.02 | 22 | 38 | 61 | ||||
| bb22070 | 68 | 28 | 9.02 | 22 | 38 | 61 | ||||
| bb22050 | 48 | 28 | 9.02 | 22 | 38 | 61 | ||||
| 19系列 | bb19115 | 116 | 27 | 9.02 | 19 | 35 | 51 | 500 | 300 | 175 |
| bb19085 | 86 | 27 | 9.02 | 19 | 35 | 51 | ||||
| bb19055 | 56 | 27 | 9.02 | 19 | 35 | 51 | ||||
| 16系列 | bb16100 | 100 | 26 | 9.02 | 16 | 31.8 | 41 | 200 | 140 | 70 |
| bb16070 | 70 | 26 | 9.02 | 16 | 31.8 | 41 | ||||
| bb16040 | 40 | 26 | 9.02 | 16 | 31.8 | 41 | ||||
