o型密封圈尺寸數據
 |

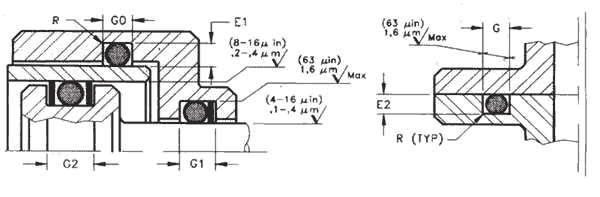

o型密封圈溝槽尺寸（單位：mm）
| 截面直徑w | 徑向動態和靜態 | 僅限于軸向密封 | 半徑 | |||||
| 溝槽深度 e1+0.06 |
溝槽寬度 | 溝槽深度 e2+0.2 |
溝槽寬度 g+0.2 |
無擋圈 r |
有擋圈 r |
|||
| g0+0.2 | 擋圈 g1+0.2 |
擋圈 g2+0.2 |
||||||
| 1.20 1.25 1.52 1.78 1.80 1.90 2.40 2.62 3.50 3.53 5.33 5.70 7.00 8.40 |
0.80 1.00 1.20 1.45 1.45 1.65 2.00 2.25 3.10 3.10 4.70 5.00 6.10 7.50 |
1.40 1.80 1.90 2.20 2.20 2.50 2.90 3.10 4.20 4.20 6.20 6.70 8.20 9.70 |
2.90 3.60 3.60 3.90 4.30 4.50 5.60 5.60 7.90 8.40 10.70 12.20 |
3.90 5.00 5.00 5.30 5.70 5.90 7.00 7.00 9.60 10.10 13.20 14.70 |
0.65 1.85 1.00 1.20 1.20 1.40 1.70 1.90 2.70 2.70 4.30 4.60 5.80 6.90 |
1.40 1.80 2.10 2.40 2.40 2.50 3.20 3.60 4.80 4.80 7.10 7.70 9.50 11.70 |
0.20 0.20 0.20 0.40 0.40 0.50 0.50 0.60 1.00 1.00 1.20 1.20 1.50 2.00 |
0.20 0.20 0.20 0.20 0.30 0.30 0.40 0.40 0.40 0.60 0.60 0.90 |
如果需要有較大的膨脹，溝槽寬度可增大20%
o 型 密 封 圈
對不同種類固定密封或動密封應用場合，o型密封圈為設計者提供了一種既有效又經濟的密封元件。o型圈是一種雙向作用密封元件。安裝時徑向或軸向方面的初始?jí)嚎s，賦予o型圈自身的初始密封能力。由系統壓力而產生的密封力與初始密封力合成總的密封力，它隨系統壓力的提高而提高。o型圈在靜密封場合，顯示了突出的作用。然而，在動態的適當場合中，o型圈也常被應用，但它受到密封處的速度和壓力的限制。
技術數據
壓力：
速度：
靜態場合
最大往復速度可達0.5m/s
無擋圈時，最大可達到壓力20mpa
最大旋轉速度可達2.0m/s
有擋圈時，最大可達到壓力40mpa
介質與溫度：
有特殊擋圈時，最大可達到壓力200mpa
見《橡膠密封件原料特性表》
動態壓力
最大壓縮量：
無擋圈時，往復運動最大可達5mpa
靜密封：o型圈直徑的20%
有擋圈時，較高壓力
動密封：o型圈直徑的30%
另外，o型圈的壓縮量還與材料的硬度有關，推薦
的數據如下表:
|
密封圈線徑 mm |
1.78 |
2.62 |
3.53 |
5.33 |
7.00 |
|
硬 度 70 shore |
|
壓 力 |
壓 縮 量 mm |
||||
|
≤35bar |
0.15 |
0.18 |
0.20 |
0.25 |
0.30 |
|
硬 度 80 shore |
|
≤35bar |
0.20 |
0.25 |
0.30 |
0.35 |
0.40 |
|
硬 度 90 shore |
|
≤35bar |
0.25 |
0.30 |
0.40 |
0.45 |
0.50 |
|
